Hulp bij knutselen aan lichtschakelaar (vectra b2)

[sander2.5v6]

Gegroet opelaars!

Ik ben lekker aan het knutselen met een coming home module, nu vraag ik me alleen af welke kleuren ik van de lichtschakelaar moet gebruiken?
Ik heb koplampen, achterverlichting en kenteken verlichting nodig.

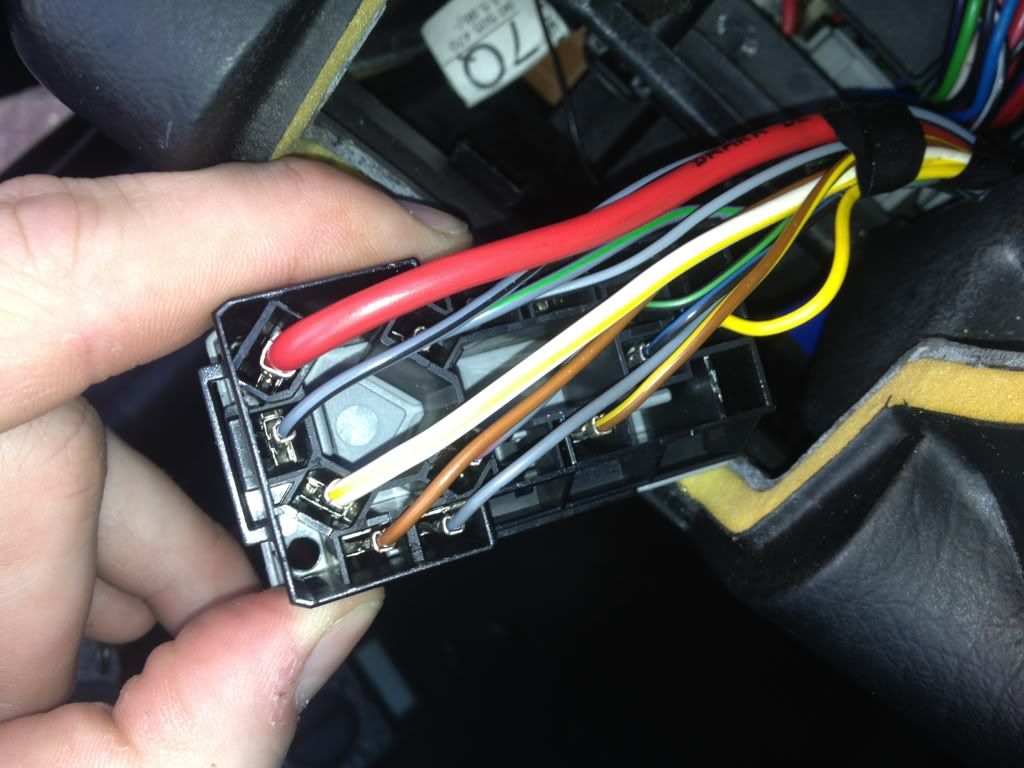

Iemand een idee, zo zien de kabels eruit aan de achterkant van de lichtschakelaar:

Groetjes,
Sander

[sander2.5v6]

Edit:
Ik heb ze gevonden, nu zoek ik nog de stuurdraden van het slot mechanisme. En is dsat positief gestuurd?

[sander2.5v6]

Ik heb ze gevonden, nu zoek ik nog de stuurdraden van het slot mechanisme. En is dsat positief gestuurd?

[Bartjex88]

negatief gestuurt dagt ik, kan je trouwens een how2 maken? deze draden bevinden zich bij de kiekert dacht ik

[wim-v6]

je kan deze draden ook vinden bij de aansluiting van de Dagrijlicht relais, hoef je niet in je orig bekabeling te snijden / knippen, kan je zo met ampjes erin schuiven..

Willem

[Bartjex88]

heb je van deze stekker een schematische weergave wim?

[sander2.5v6]

Aiii, heb net de stekker gevonden ja!
Heheh dat was makkelijker geweest, maar nu zit alles al zoals het zit.
Ik zoek alleen nog de open en sluit kabels van de vergrendel pomp! Dus als iemand een idee heeft, dan hoor ik dit graag :thumb

[Bartjex88]

Ben opzoek naar de codering van deze stekker, Namelijk welke draad voor wat dient;)

[D.J.R.]

Kan je dat bij elke willekeurige vectra b plaatsen??
Ik las op googel dat het niet kon bij voertuigen met CANBUS systeem.
En volgens mij heb ik een CANBUS voertuig.

Dirkjan

[sander2.5v6]

Haha dacht ik ook! Omdat je verlichting controle hebt zeker? Heb ik ook en alles werkt nog hoor!
Alleen ik heb het op me mistlampen aangesloten omdat ik me xenon niet wil belasten

[wim-v6]

Geen Can-Bus in de Vectra-B gelukkig

Dus je kan gewoon rommelen

Willem

[wim-v6]

Willem

[wim-v6]

Codes en Functie:

8: Signaal Oliedruk (Controle lampje) voor inschakelen verlichting
15: + Over Contact
30: + Constant
31: – Massa constant
56-B: Dimlichten
58-L: Stadslicht – Achterlicht Links
58-R: Stadslicht – Achterlicht Rechts
58-K: Teller en Kenteken verlichting

Willem

[Bartjex88]

Bedankt Willem;)

[D.J.R.]

@sander2.5v6 wrote:

Haha dacht ik ook! Omdat je verlichting controle hebt zeker? Heb ik ook en alles werkt nog hoor!
Alleen ik heb het op me mistlampen aangesloten omdat ik me xenon niet wil belasten

Oke dan gaan we dat eerdaags ook eens proberen.
Heb je ook wat foto’s of een HOW-TO???

Dirkjan

[sander2.5v6]

Ik zal eens wat foto’s voor je maken binnenkort. En met de stekker die wim al beschreef wordt het een zeer eenvoudig klusje! Dan is het een kwestie van de cominghome module de constante 12V+ aansluiting uit het zekeringkastje pakken, Massa op het chassis verbinden, vergrendeling en ontgrendeling aansluiten (gelegen achter linkervoetpaneel bestuurder) en als laatst heb je dan 2 kabels 12V + die je verlichting sturen deze kan je dan volgens het schema van Willem in de gewenste gleuf duwen van de stekker achter het zekeringpaneel. Uiteindelijk houd je 4 kabels over die je niet nodig hebt, omdat de vectra positief gestuurd is en een verdomt handig stekkertje heeft liggen.
Stekkertje:

[D.J.R.]

Dat is goed dan zie ik ze wel.
Maar waar heb jij die cominghome module gehaald??

Dirkjan

[sander2.5v6]

Autostyle 29,95!

[D.J.R.]

Nou bedankt ga ik regelen.

Dirkjan

[Bartjex88]

welke 2draden heb je gebruikt voor de aansturing , maw welke van de 2cv draden en waar heb je die weggehaald? ik vindt deze niet?

Mvg Bart

[sander2.5v6]

Als je dat plastieken kapie hebt verwijdert waar de moterkap hendel zit, dan zie je 2 kabelbomen in plastieken omhulsels naar achter lopen, net voor het begin van die omhulsels zie je een paar kabels lopen van de ene omhulsel naar de andere. Je hebt de zwart/gele nodig en de zwart/rode.

[D.J.R.]

Foto’s maakt het wat duidelijker denk ik, tenminste voor mijn dan. :D

Dirkjan

[Bartjex88]

ik zie meerdere zwart gele, daarom;), Nummer weet je zeker niet?

[sander2.5v6]

Ik heb de kabels een stukje verder onder de grote stekkers gepakt (kwam voor mij handiger uit) maar op de stekker zitten ze hetzelfde als bij een astra:


Zwart geel zit een beetje vertstopt op de laatste foto maar je ziet hem net en zwart rood dan.
Eerst even meten met de multimeter, open dicht doen. Weet je zeker of je de juiste hebt!

[Bartjex88]

en maakt het uit welke je als + of – pakt?
